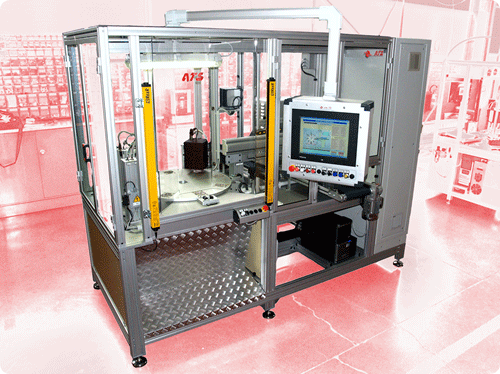

Tavola rotante montaggio e collaudo tasto lock-unlock

La macchina è progettata in modo che le operazioni di assemblaggio e collaudo si svolgano in parte lungo la circonferenza di una tavola rotante a 8 divisioni e in parte su postazioni fuori tavola e che, in successione, avvengano le seguenti operazioni:

Stazione 1:
pre-montaggio manuale e carico elementi su tavola

Stazione 2:
controllo colore fondello e polarizzazione corpo

Stazione 3:
rodaggio automatico previa connessione elettrica

Stazione 4:
collaudo funzionale con connessione elettrica e controllo forza/spostamento previo bloccaggio pezzo

Stazione 5:
libera

Stazione 6:
Connessione elettrica e controllo estetica del tasto e luminosità simboli e spia con telecamera

Stazione 7:
controllo allineamento pin e scarico fuori tavola

Stazione 8:
libera

Stazione 9 (fuori tavola):
marcatura a getto di inchiostro

Stazione 10 (fuori tavola):
scarico scarti

Stazione 11 (fuori tavola):
accumulo pezzi buoni
