Banco di Collaudo Galleggiante

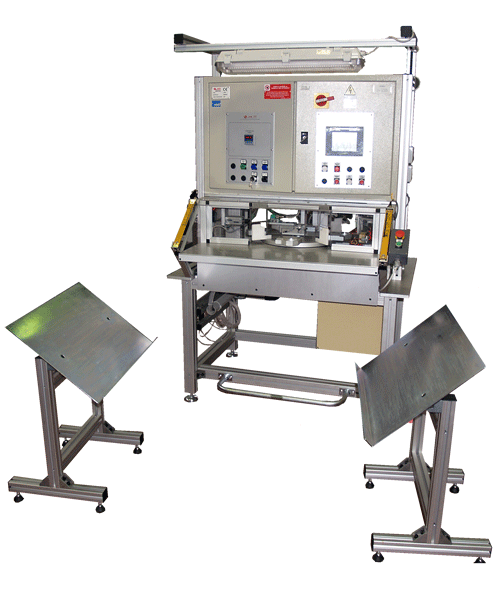

Lo scopo della fornitura è la realizzazione di una tavola rotante a tre posizioni atta ad eseguire operazioni di collaudo e timbratura sul prodotto “ASSIEME GALLEGGIANTE con microinterruttore a leva".

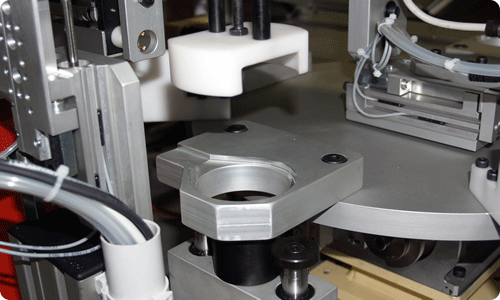

Le operazioni si svolgono lungo la circonferenza di una tavola rotante a 4 divisioni e in successione avvengono le seguenti operazioni:

St1: Carico/Scarico manuale.
St2: Controllo quota di montaggio.
St3: Collaudo elettrico e quota di scambio.
St4: Timbratura buoni e scarico scarti.

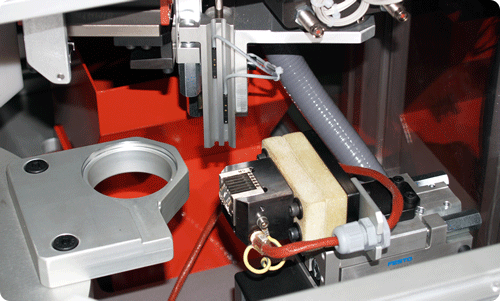

Il controllo della quota di scambio viene realizzato mediante la movimentazione del galleggiante e la lettura della quota di apertura e chiusura contatto del microinterruttore a leva.
La movimentazione del galleggiante è ottenuta tramite slitta controllata che viene movimentata tramite vite a ricircolo di sfere azionata da un motore elettrico con azionamento dedicato ed encoder di rilievo della posizione. Il valore della quota relativo all’istante dello scambio del contatto viene memorizzato e confrontato con le soglie min e max impostabili tramite pannello opertaore touch-screen.
